Set Vordachhalter rund
es werden 2 bis 5 Sets benötigt, entsprechend der Vordach Breite

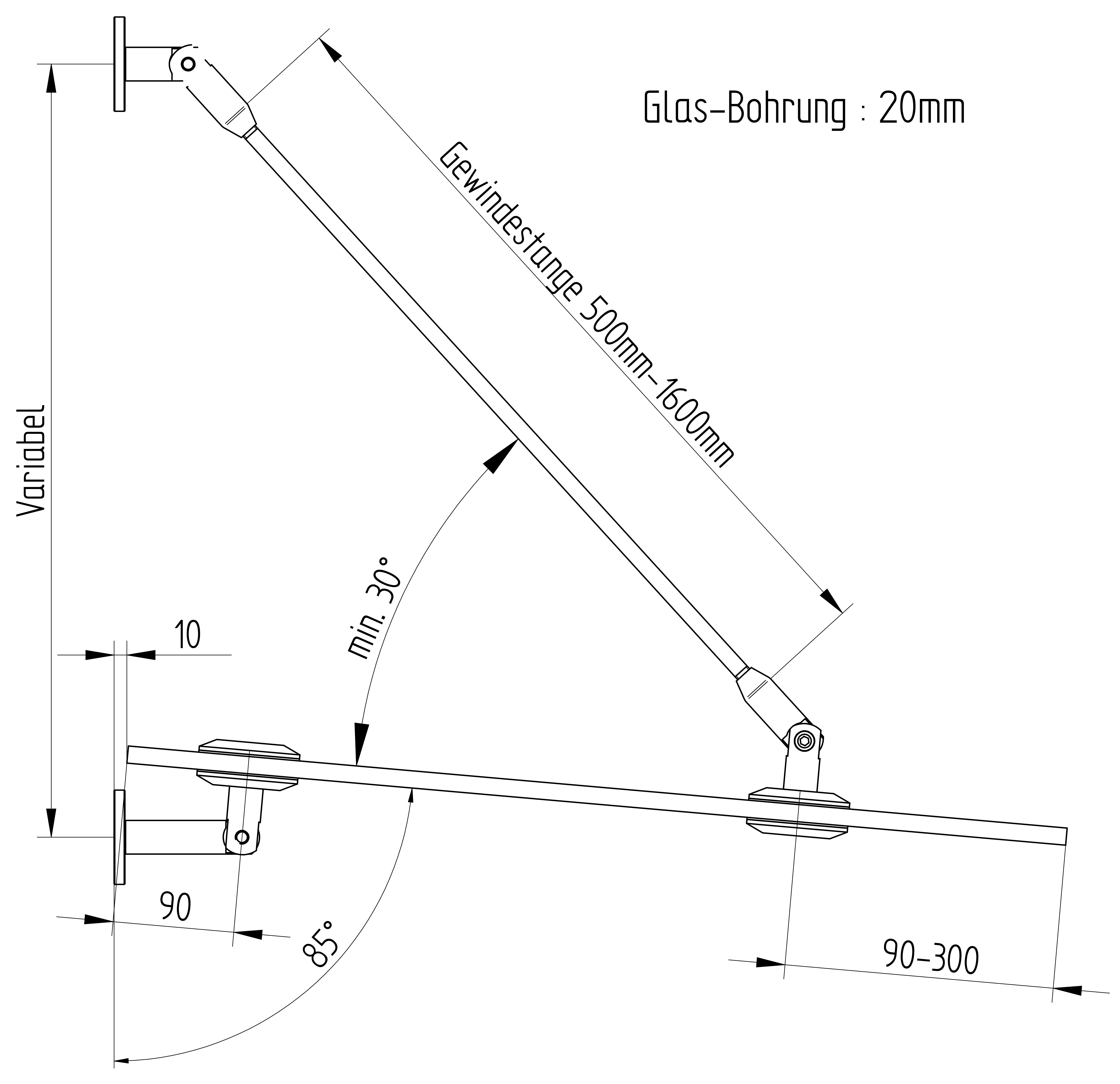

vorderer Winkel: Glas / Zugstab muss mind. 30° betragen
Zugstablänge: Vordachtiefe minus 100 mm auf volle 100 gerundet
Neigungswinkel der Punkthalter variabel
Wandbefestigung M12 Gewindestange *nicht im Lieferumfang
Material Punkthalter: Edelstahl matt
Material Zugstange: Edelstahl matt
runde Punkthalter: Ø 75 mm
auch für Wände mit Wärmedämmung geeignet
Abstand Glaskante und Halter zwischen 100 - 300 mm
Abstand der Halter zueinander, siehe Glasplanungs Zeichnung
freitragend
Zugstangen Set, Edelstahl:

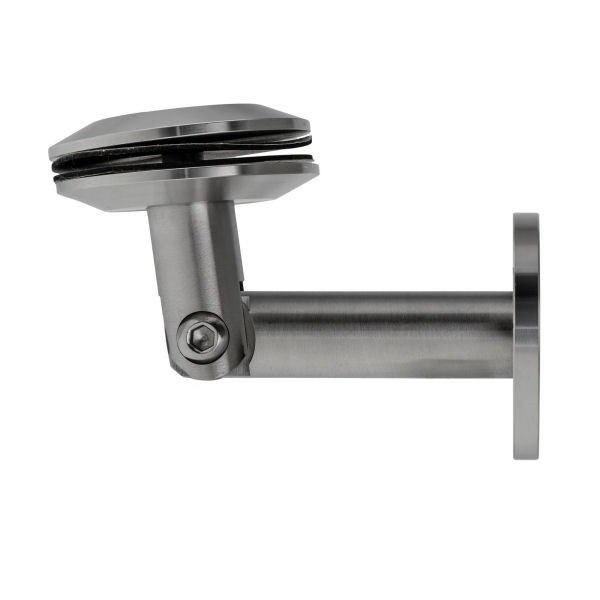

1x Vordachhalter Glas-Wand, rund

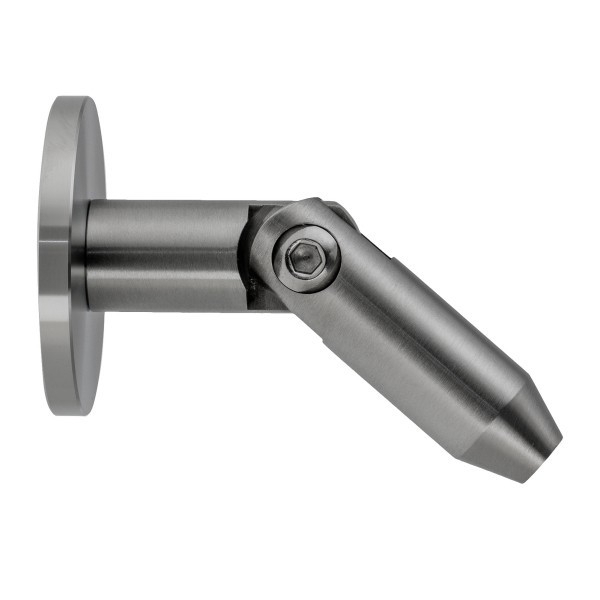

1x Vordachhalter Stange-Wand, rund
1x Vordachhalter Glas-Stange, rund
2x Gewindeteller Ø 70 mm
*Glas ist nicht im Lieferumfang enthaltenZugstab rund rechts/links Gewinde muss in gewünschter Länge extra bestellt werden.
Vordach
Eingang
Terrasse/Balkon
außenliegende Terminals/Automaten
Schutz / Überdachung von Wallboxen
Mit diesem hochwertigen Beschlagsset können Sie ein modernes filigranes Glasvordach gestalten. Das hochwertige Beschlagsset für Überkopfverglasungen ist aus V4A Edelstahl und enthält robuste Glas-Wand-Halter, die mit M12 Gewindestangen im Mauerwerk befestigt werden. Dieses Überkopfverglasungsset besitzt eine sehr hohe Tragkraft, wodurch das Halte-Set auch bei großen Breiten eingesetzt werden kann. Das Set ist für Glasstärken von 12,75 bis 21,52 mm geeignet (zugelassen ab 13,52 mm Glasstärke). Für Ihre Glasplanung richten Sie sich bitte nach dem max. zulässigen Stützraster der Glasaufbauten für rechteckige Raster nach DIN 18008 (s. Anlage in den Downloads). Für Wärmedämmfassaden können Sie unser System auch mit dem Fischer Thermax 12 kombinieren.
