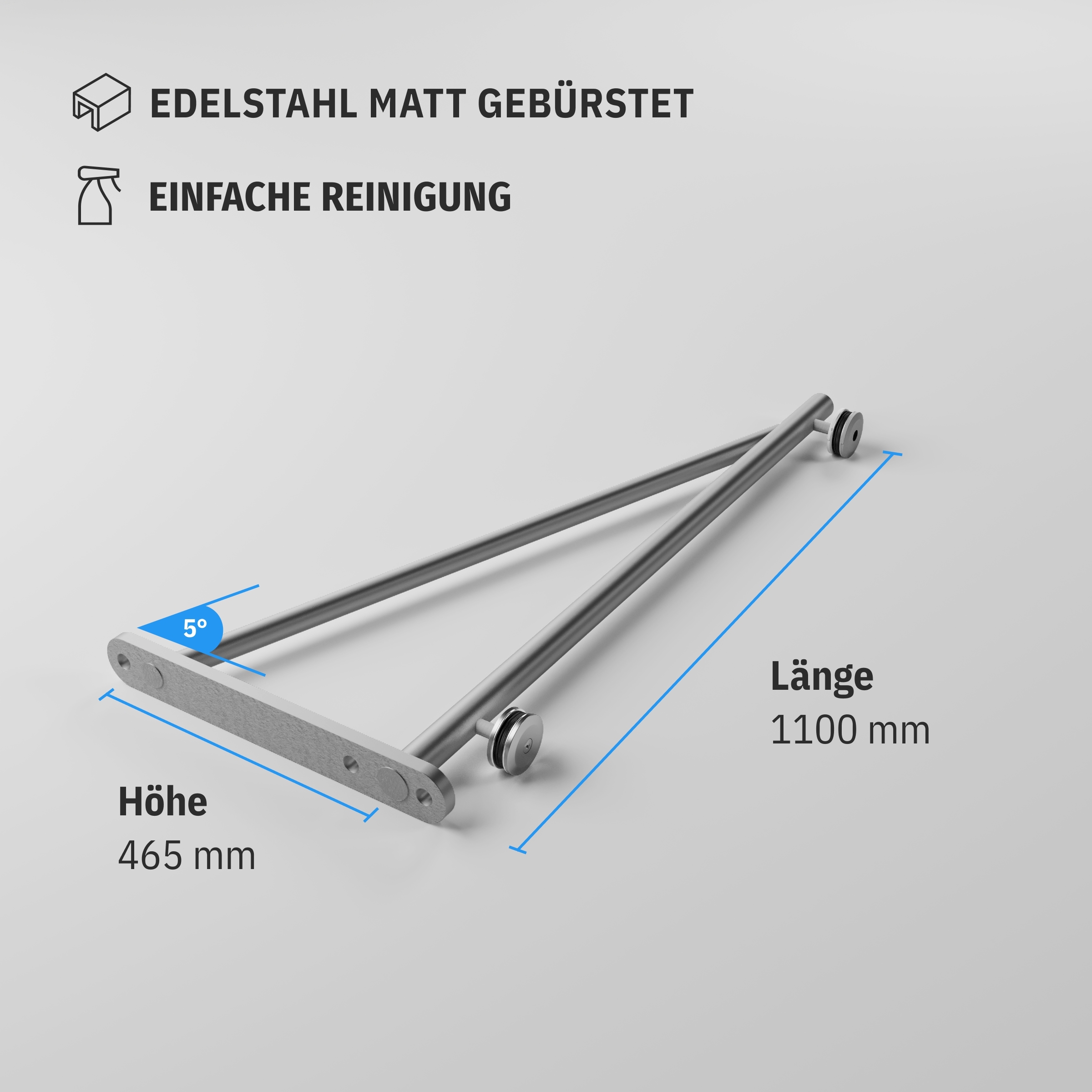

Rohrträger mit Wandleiste, 110 bis 130 cm Dachtiefe - Edelstahl
Edelstahl Rohrträger mit Wandleiste,
5° Neigung
Punkthalter mit 900 mm Abstand
Glasbohrung Ø 20 mm ist erforderlich
Material: Edelstahl, Oberfläche Edelstahl gebürstet
Stärke Wandleiste: 8 mm
Höhe Wandleiste: 465 mm
Breite Wandleiste: 60 mm
3 Befestigungsbohrungen 16 mm Ø
Tragrohr 42er Rohr 42,4x2mm
Stützrohr 25er Rohr 25x2mm
Höhe: 465 mm mit 5° Neigung
Länge: 1100 mm
für Dachauskragung/Tiefe von 1150 mm bis 1350 mm
Weitere Details entnehmen Sie bitte der Zeichnung*
Edelstahl Rohrträger Set:
1x Rohrträger mit verschweißter Wandleiste
2x Edelstahl Punkthalter verschweißt, 75 mm Ø mit AbP/Zulassung
2x Gummiteller 75 mm Ø je Punkthalter
2x Kunststoffhülse je Punkthalter (Glasstärke 12,76 -13,52 u.16,76 - 21,52 mm)
2x M10 Edelstahl Senkkopf Schraube je Punkthalter (Glasstärke 12,76 -13,52 u.16,76 - 21,52 mm)
*Glas ist nicht im Lieferumfang enthalten
Vordach
Eingang
Terrasse/Balkon
außenliegende Terminals/Automaten
Schutz / Überdachung von Wallboxen
Der Rohrträger ist für Glastiefen/Auskragungen von 1150 mm bis 1350 mm geeignet. Das Rohrträger System ermöglicht es das Glas mit geringem Abstand zur Türoberkante laufen zu lassen. Die Glasstärke ist entsprechend der Glasplanungstabelle zu wählen.
